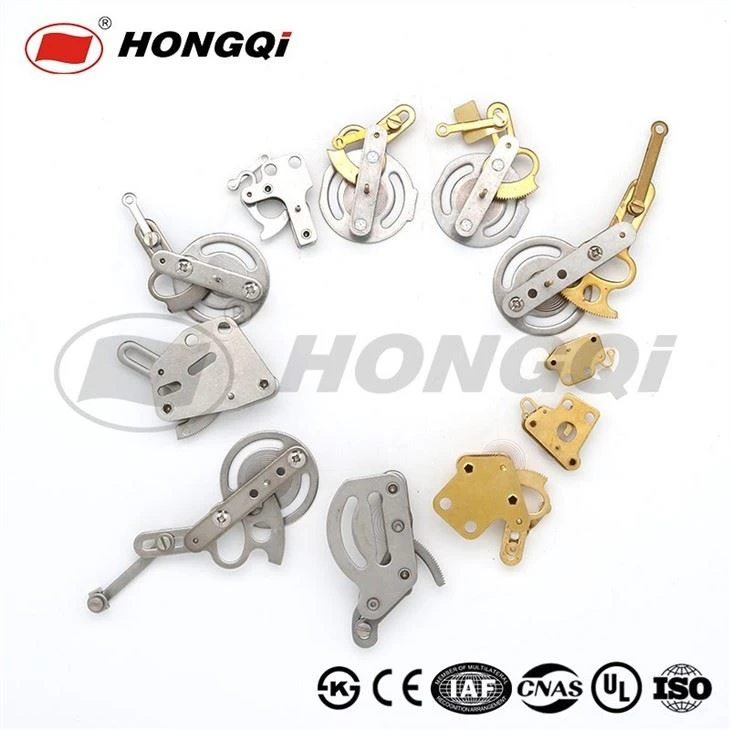

Moviment del manòmetre

Accessoris de moviment del manòmetre, acer inoxidable i coure, alta i baixa pressió

Un moviment de manòmetre és el mecanisme dins d'un manòmetre que mesura i mostra la pressió d'un fluid o gas. Normalment consisteix en un tub de Bourdon, que és un tub metàl·lic llarg i corbat que es doblega a mesura que se li aplica pressió. Aquesta flexió es transmet a una palanca o tren d'engranatges, que tradueix el moviment en una lectura numèrica a la cara del calibre. Altres tipus de moviments del manòmetre inclouen els moviments del diafragma, la manxa i la càpsula, que utilitzen diferents tipus d'elements flexibles per mesurar els canvis de pressió.

Els accessoris del manòmetre són un component essencial de qualsevol sistema de control de pressió. Aquests accessoris tenen un paper important per garantir la precisió, la fiabilitat i la funcionalitat dels manòmetres. Des de cobertes protectores fins a adaptadors i connectors, els accessoris dels manòmetres serveixen per a diversos propòsits que ajuden a mantenir la qualitat de la vigilància de la pressió.

Un dels avantatges clau dels accessoris dels manòmetres és la seva capacitat de protegir els manòmetres dels danys causats per factors ambientals. Les cobertes protectores, per exemple, protegeixen els manòmetres de raigs UV nocius, temperatures extremes i altres factors perjudicials que poden afectar la precisió i la fiabilitat de les lectures. Això garanteix que els manòmetres sempre siguin capaços de proporcionar lectures precises, la qual cosa és essencial per a molts processos industrials.

A més, els accessoris dels manòmetres també permeten adaptar els manòmetres a diferents aplicacions de mesura. Els adaptadors i connectors permeten instal·lar manòmetres de pressió en diferents sistemes i entorns, cosa que permet utilitzar-los en una varietat de configuracions diferents. Aquesta versatilitat és especialment important en indústries que tenen requisits de mesura de pressió complexos o únics.

Benvingut a trucar-nos per obtenir més informació.
URL: https://www.hongqiinstrument.com/
Tel:+86-572-6129996 ; +86-572-6129997; +86-572-6062288
Correu electrònic:hongqi@cnhongqi.com

Un moviment de manòmetre típic normalment consta dels components clau següents:
Tub de Bourdon: el tipus més comú d'element sensible elàstic. Normalment és un tub metàl·lic buit que es doblega en forma de C-, forma d'espiral o forma helicoïdal. Quan augmenta la pressió dins del tub, el tub tendeix a redreçar-se i el seu extrem produirà un desplaçament. Aquest és el "sensor" de la pressió.
Mecanisme d'engranatge/palanca en forma de ventilador-(Moviment): aquest és un conjunt d'engranatges i sistemes de palanca precisos que s'utilitzen per amplificar el petit desplaçament a l'extrem del tub de Bourdon i convertir-lo en moviment de rotació de l'eix del punter. Normalment inclou:
Engranatge en forma de ventilador-: connectat a l'extrem del tub de Bourdon, converteix el desplaçament lineal en moviment de rotació.
Engranatge central (engranatge petit): coaxial amb el punter, impulsat per l'engranatge en forma de ventilador{0}}.
Molla: proporciona un parell invers per eliminar l'espai entre els engranatges i assegurar-se que el punter s'indica sense problemes i sense tremolar, i ajuda el punter a tornar a zero.
Arbre del punter: L'eix que instal·la el punter, impulsat per l'engranatge central.
Dial: el panell amb escales, cooperant amb el punter per mostrar el valor de pressió específic.
Estoig: Protegeix el moviment intern.
Principi de funcionament (breu descripció)
Entrada de pressió: el medi mesurat (gas o líquid) entra al tub de Bourdon a través de la interfície del manòmetre.
Es produeix una deformació: la pressió fa que el tub de Bourdon sofreixi una deformació elàstica, i el seu extrem lliure genera desplaçament. El desplaçament és proporcional a la magnitud de la pressió.
Amplificació i conversió del desplaçament: el desplaçament a l'extrem del tub de Bourdon és impulsat per la palanca per fer girar l'engranatge en forma de ventilador-.
Indicació del punter: l'engranatge en forma de ventilador-fa que l'engranatge central i l'eix del punter giren, fent que el punter es mogui al dial, indicant el valor de pressió corresponent.
Alliberament de pressió: quan la pressió disminueix, el tub de Bourdon depèn de la seva elasticitat per tornar al seu estat original, i la molla ajuda els engranatges a invertir i moure's en sentit contrari, fent que el punter es retiri.
Tipus principals
Segons l'estructura i l'aplicació del manòmetre, el moviment també varia:
Tipus ordinari (radial/axial): el tipus més comú, utilitzat per als manòmetres industrials generals.
Moviment -resistent als cops: el moviment s'acostuma a omplir de fluid amortidor (com ara glicerina o oli de silicona) o té un mecanisme d'amortiment, que s'utilitza per a entorns amb vibracions intenses, per protegir el punter i els engranatges i reduir la fluctuació del punter.
Moviment del manòmetre de contacte elèctric: sobre la base del moviment ordinari, afegeix dispositius de contacte elèctric de límit superior i inferior ajustables. Quan el punter arriba a la pressió establerta, pot connectar o desconnectar el circuit per aconseguir funcions de control o alarma.
Moviment del manòmetre de diafragma: s'utilitza per mesurar medis d'alta viscositat, de cristal·lització fàcil o corrosius. El seu "tub Bourdon" es substitueix per un dispositiu de segellat de diafragma, i el medi actua sobre el diafragma, transmetent la pressió al moviment ordinari intern a través d'un fluid d'ompliment (com l'oli de silicona).
Avaries comunes i manteniment
Punter enganxat/immòbil: pot ser causat per l'obstrucció del tub de Bourdon, matèries estranyes internes, embussos d'engranatges o desgast excessiu.
Temblor del punter: generalment causat per danys a la molla, desgast dels engranatges, brutícia o vibració ambiental excessiva.
Indicació incorrecta (error gran): pot ser causada per una deformació permanent del tub de Bourdon (sobrepressió), un desgast excessiu dels engranatges o un punter solt.
El punter no torna a zero: el cansament o el dany de la molla és una causa habitual.
Fuites: Esquerdament al punt de soldadura del tub de Bourdon o envelliment dels components de segellat.
