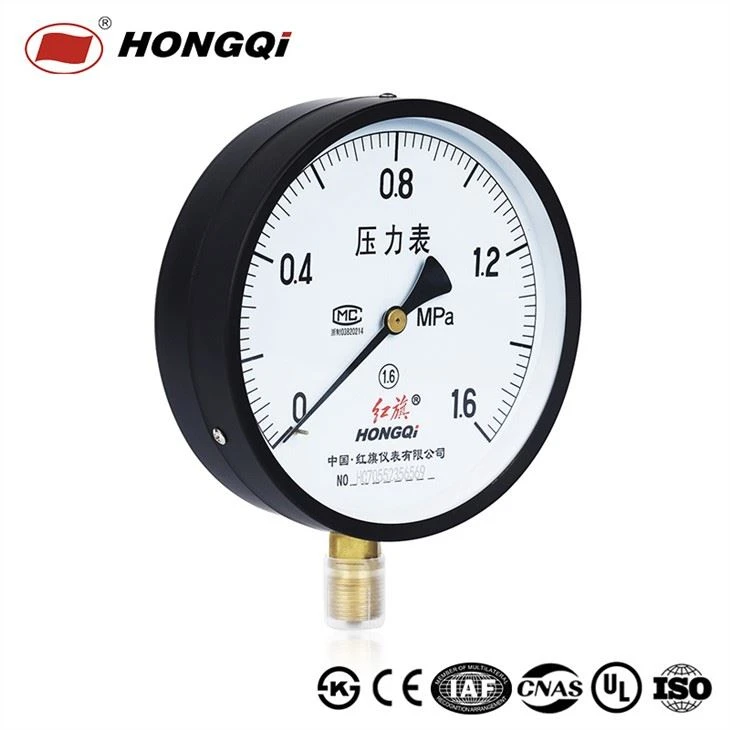

Manòmetres generals de la sèrie Y

Manòmetres generals de la sèrie Y

Principi de funcionament:

El manòmetre a través de la deformació elàstica de l'element sensible de la taula: tub de bourdon, mitjançant el mecanisme de conversió del moviment de la taula, la deformació elàstica del tub de bourdon es converteix en moviment rotatiu, fent que el punter al deflector mostri la pressió.

El tub Bourdon es divideix en tubs de tipus C -, tubs de canya de bobina, tubs espirals i altres tipus. Generalment s'utilitza material de tipus endurit en fred (el material que s'utilitza habitualment és l'aliatge de coure), en estat de recuit té una gran plasticitat, després de l'enduriment en fred i un tractament qualitatiu per obtenir una gran elasticitat i resistència.

La secció del sensor del tub de Bourdon de tipus c- és el·líptica i la pressió del medi de mesura actua a la cara interna del tub de Bourdon, de manera que la secció el·lipse del tub de Bourdon tendeix a ser circular. A causa de la petita deformació del tub de Bourdon, es forma una certa tensió de l'anell. La tensió de l'anell fa que el tub de Bourdon s'estengui cap a fora d'un tub elàstic petit, no fix. es produeix la deformació.

Mode d'instal·lació:

1) Instal·lació directa radial

2) Darrere de la banda radial

3) Instal·lació directa axial

4) La part davantera de la zona axial

Precaucions d'ús:

1) La pressió de treball és adequada per utilitzar 1/3 ~ 2/3 del rang complet, i el rang més alt no ha de superar els 3/4 de l'escala completa.

2) El cicle de verificació generalment no és superior a mig any, la part de mesura de pressió de la fluctuació mitjana, ús freqüent, requisits d'alta precisió i requisits estrictes de factors de seguretat, el cicle de verificació es pot escurçar adequadament segons la situació específica.

3) L'entorn de treball ha d'estar lliure de gas corrosiu.

Especificació del manòmetre
